Công ty Walter giới thiệu dòng cán dao và mảnh dao tiện phù hợp cho gia công chi tiết nhỏ

CHLB ĐỨC – Công ty Walter đã giới thiệu dòng cán dao tiện mới WE Exchangeable và dòng mảnh dao tiện W3270/ W3271. Các công cụ này cho phép gia công chất lượng cao, giảm tỷ lệ loại bỏ phoi và tối đa hóa tuổi thọ công cụ nhờ vào khả năng tiện chính xác và các góc cạnh sắc xảo.

Cán dao dòng WE dùng để tiện rãnh trong những lỗ có đường kính từ 7 mm và rãnh ngoài (rãnh trục) (1) đường kính từ 12 mm. Dao với ba bề mặt tiếp xúc mang lại độ tin cậy, ổn định và độ chính xác cao cho quy trình gia công.
(1) Rãnh trục: trong quá trình tiện, dụng cụ cắt di chuyển song song với trục của phôi. Phương pháp này thường được sử dụng để tạo rãnh dọc theo chiều dài của phôi hình trụ.

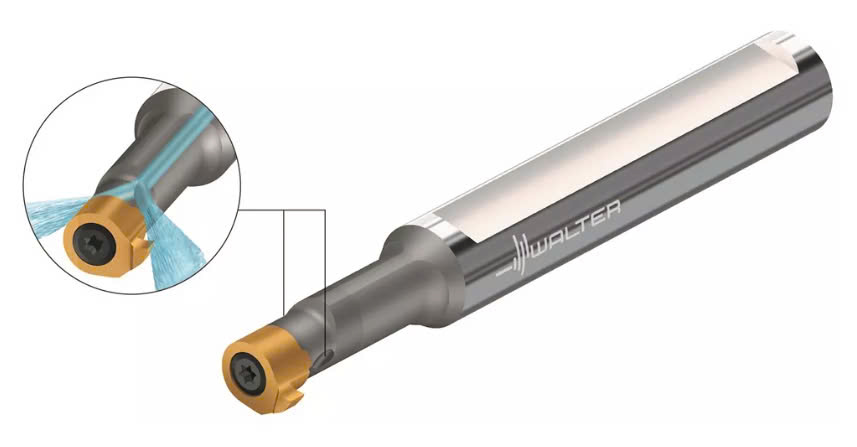

Các cán dao W3270/ W3271 có kích thước từ 12-16 mm với bề mặt bằng thép và cacbua. Để ứng dụng phổ biến, đường dẫn chất làm mát nằm ở cả hai bên cán dao xuyên tâm (2) W3270. Làm mát mặt nghiêng và một lỗ xả bổ sung cho phép phun chất làm mát với lưu lượng lớn. Cán dao rãnh trục phải W3271 (dao tiện phải/ trái) có đường dẫn chất làm mát ở bên phải hoặc bên trái của cán dao nhằm tối ưu hóa hiệu quả làm mát.
(2) Rãnh xuyên tâm: trong quá trình tiện, dụng cụ cắt di chuyển theo hướng vuông góc với trục của phôi. Phương pháp này thường được sử dụng để tạo rãnh xung quanh chu vi của phôi hình trụ.

Các mảnh dao tương ứng gồm WSM23X và WSM13X. Mảnh dao WSM23X chủ yếu dùng để cắt thép (ISO P25), thép không gỉ (ISO M25) và các vật liệu có đặc tính gia công khó (ISO S25). Ứng dụng thứ cấp là cắt kim loại màu (ISO N25). Mảnh dao loại PVD grade với lớp phủ titan nhôm nitride (TiAlN) nhiều lớp và lớp trên cùng titan nitride (TiN) dùng để cắt rời/ cắt rãnh và tiện với tốc độ cắt và độ sâu từ thấp đến trung bình.

Mảnh dao WSM13X có khả năng chống mài mòn cao hơn so với dòng WSM23X trong các điều kiện gia công ổn định. Các ứng dụng chính của mảnh dao WSM13X là cắt thép (ISO P15), thép không gỉ (ISO M15), vật liệu có đặc tính gia công khó (ISO S15) và kim loại màu (ISO N15). Mảnh dao loại PVD grade có lớp phủ TiAlN nhiều lớp.

Các loại cán dao bao gồm: tiện định hình (WE-C), tiện ren (WE-I), tiện rãnh trục (WE-AC)/ (WE-A), tiện ngược (WE-B), tiện tiến (WE-T), tiện tiến với cơ cấu bẻ phoi (WE-TX) và tiện rãnh bên trong (WE-G).
