Công ty Gebr. Heller Maschinenfabrik đã giới thiệu hai mẫu máy CNC (1) ngang – dòng F. Thế hệ mới nhất của máy CNC năm trục (2) F 5000 được trang bị một giá đỡ dao (3) mới được phát triển với kích thước nhỏ gọn.
(1) Máy CNC (computerized numerical control): là loại máy gia công vật liệu hoạt động dưới sự hỗ trợ của các thiết bị điện tử được số hóa. Mọi hoạt động gia công mà máy CNC thực hiện đều dựa trên sự điều khiển của một hệ thống máy tính.
(2) Máy CNC năm trục: là hình thức gia công mà phôi nguyên liệu sẽ được cắt gọt gia công từ nhiều phía cùng một lúc. Máy gia công CNC này có những chuyển động cơ bản theo trục X, Y, Z và sử dụng 2 trong 3 trục quay A, B, C để thực hiện gia công.
(3) Giá đỡ dao: là thành phần chứa dao cắt, được lắp trên trục chính.

Các giá đỡ chứa bầu kẹp tiêu chuẩn HSK-A 100 có sức chứa 200, 260 và 340 dụng cụ với chiều dài nhỏ hơn 7.000 mm. Và 489 vị trí lưu trữ đối với giá đỡ chứa bầu kẹp tiêu chuẩn HSK-A 63. Bố trí tiết kiệm không gian cho phép mật độ chứa dụng cụ cao.

Máy CNC năm trục hiệu suất cao có phạm vi làm việc 800x850x1.100 mm (X/Y/Z), kích thước pallet 630×630 mm và tải kẹp tối đa 2.000 kg. Nhờ thiết kế dạng mô-đun, máy F 5000 được cấu hình cho nhiều ứng dụng khác nhau, luôn đảm bảo độ chính xác và hiệu suất tối đa cho gia công hàng loạt từ nhỏ đến trung bình.

Điểm nổi bật về thiết kế bao gồm các đầu xoay được thiết kế lại và trục động cơ tích hợp, được phát triển và sản xuất bởi công ty Heller, với giá đỡ bầu kẹp loại HSK-A 100 (4) theo tiêu chuẩn và HSK-A 63 theo tùy chọn. Trục thứ năm xoay công nghệ dynamic (5) giúp đảm bảo hiệu suất gia công tối đa. Truyền động của nó dựa trên truyền động không khe hở, mang lại độ chính xác cao.
(4) Bầu kẹp HSK: bầu kẹp HSK và BT cho gia công CNC là hai trong số những loại bầu kẹp dụng cụ cắt chính xác tốt và phổ biến nhất hiện nay. Và bầu kẹp HSK được phát triển ở CHLB Đức, giúp các nhà sản xuất và khách hàng sử dụng khoan lỗ, cắt vật liệu và thực hiện các hoạt động gia công tốc độ cao khác với chất lượng hàng đầu.
(5) Công nghệ dynamic: do sự kết hợp máy phay CNC nhanh hơn và những tiến bộ trong phần mềm điều khiển. Đây là một chiến lược thực hiện các vết cắt nhỏ hơn, sâu hơn. Nó giúp tạo ra các bộ phận và cải thiện tốc độ loại bỏ phoi hiệu quả hơn. Phương pháp này dựa trên việc làm mỏng phoi theo hướng xuyên tâm.

Trục nghiêng hiện có sẵn như một giải pháp thay thế cho trục xoay. So với trục xoay, trục nghiêng tăng cường tính linh hoạt cho gia công năm trục. Ví dụ, trục nghiêng được sử dụng để gia công các hốc và cắt rãnh.

Tiến sĩ Manuel Gerst, Giám đốc phát triển của công ty Heller, nói rằng: “Đặc biệt đối với việc sản xuất các thành phần tích hợp, thường được yêu cầu trong ngành hàng không vũ trụ, điều quan trọng là các máy móc được sử dụng cũng có thể gia công ở góc âm. Về mặt cơ học, điều này không thể thực hiện được với trục xoay. Chúng tôi đã thiết kế các trục nghiêng mới dành riêng cho các ứng dụng này. Với giá đỡ loại HSK-A 63 và trục chính tốc độ cao, chúng được định sẵn cho các ứng dụng này.”

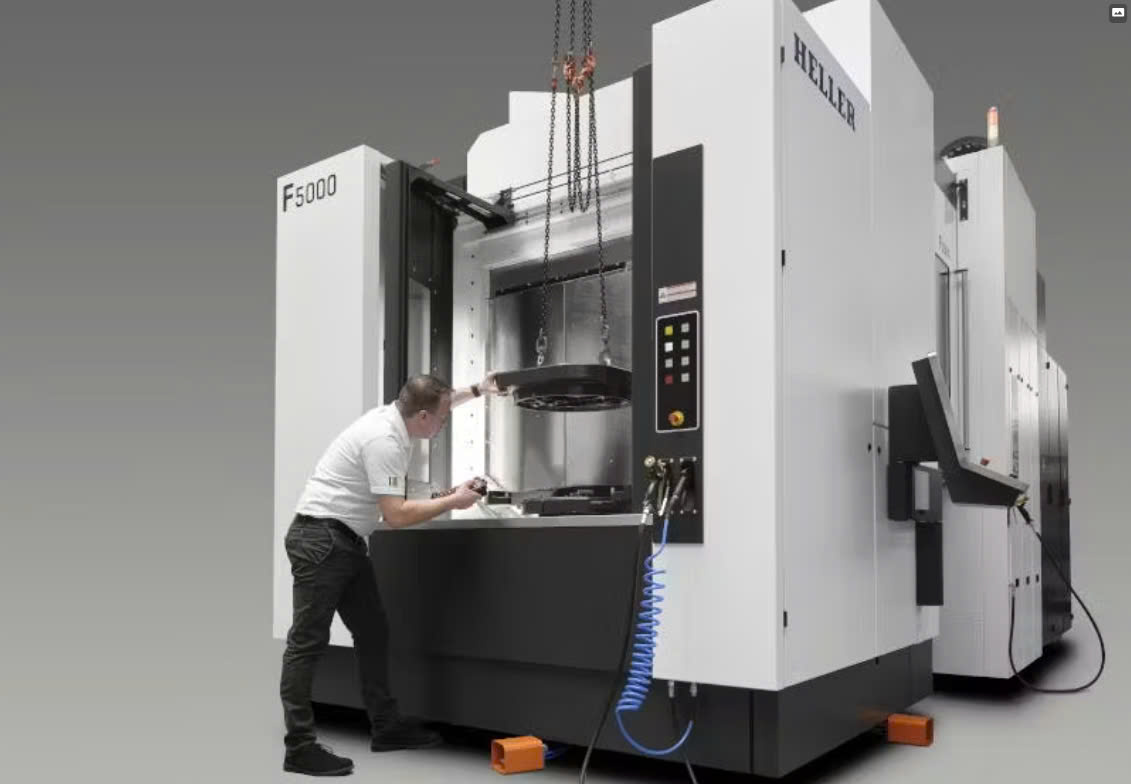

Máy CNC năm trục Heller F 5000

Kết hợp với hệ thống giá đỡ công cụ mới của công ty Heller, các máy gia công dòng F có kích thước nhỏ gọn hơn gần hai mét so với các mẫu trước đó, trong khi vẫn cung cấp khả năng chứa công cụ cao. Điều này đặc biệt hữu ích khi nói đến việc tự động hóa nhiều máy gia công. Có thể đặt bốn máy thành một hàng trong khi trước đây chỉ có thể lắp đặt ba máy. Các cách mở rộng hệ thống máy móc chỉ khác nhau về chiều dài.

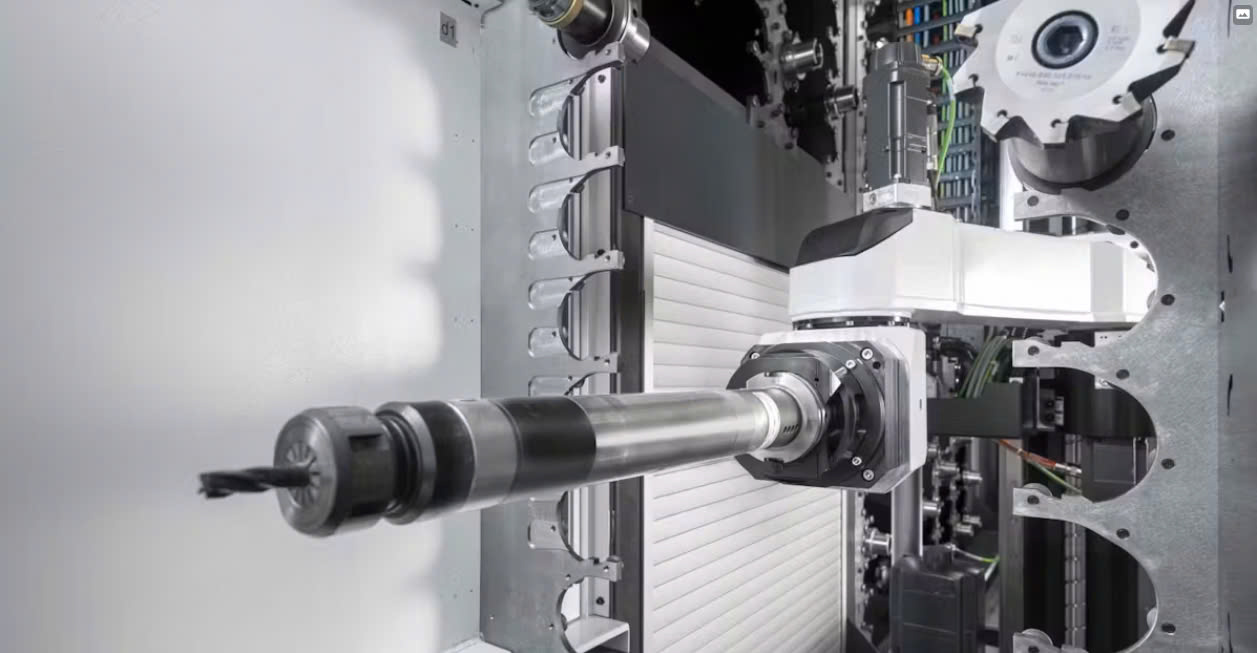

Giá đỡ loại HSK-A 100 và HSK-A 63 giúp sắp xếp tiết kiệm không gian các công cụ, điều này rất quan trọng đối với máy kích thước nhỏ gọn, cho phép mật độ chứa công cụ cao. Mô-đun lưu trữ ưu tiên tích hợp giúp giảm đáng kể thời gian cung cấp công cụ trong quá trình sử dụng thực tế. Có thể dễ dàng tải công cụ thủ công bằng một trạm quay tích hợp. Nó cho phép tải tối đa bảy công cụ loại HSK-A 100 hoặc chín công cụ loại HSK-A 63 song song với quá trình gia công. Các giá đỡ cũng được thiết kế để cho phép tải cần cẩu bất cứ lúc nào.

Công ty Heller cũng đã thêm máy gia công dòng F 8000 vào thế hệ máy năm trục. Giống như các phiên bản nhỏ hơn, máy này phù hợp để sử dụng trong nhiều ngành công nghiệp, từ kỹ thuật cơ khí và phát điện đến hàng không vũ trụ – từ sản xuất từng bộ phận cho đến sản xuất hàng loạt linh hoạt 24/7. Với chiều rộng 4,20 m, máy gia công hiệu suất cao này mỏng hơn và ở phiên bản cơ bản, chiếm ít không gian hơn khoảng 25% so với phiên bản trước đây.

Phiên bản PRO cung cấp khả năng tăng tốc trục theo trục X/Y/Z là 6 m/s2. Được trang bị gói PRO, dòng F 8000 cũng được tăng cường độ chính xác. Dung sai định vị theo trục X/Y/Z là 6 µm – cải thiện 25% so với mẫu trước đây. Các điểm nổi bật khác bao gồm thời gian nghỉ ngắn, khả năng tự động hóa tối ưu và khả năng tương thích với dòng H và FP cho nhiều loại phôi gia công.
