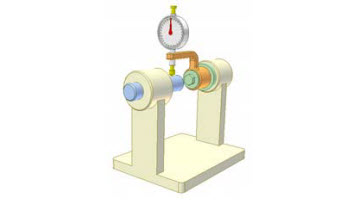

Cần kiểm tra độ đồng trục của hai lỗ trên đế màu kem.
Dùng trục xanh, trục màu lục, tay đỡ màu cam và đồng hồ so.
Bảo đảm không có khe hở giữa trục và lỗ.
Sai số độ đồng trục là P = (E1-E2)/2
E1 và E2 là giá trị max và min đọc được trên đồng hồ trong 1 vòng quay của tay đỡ.

Để xem các video khác về mô phỏng cơ cấu cơ khí, hãy nhấn vào đây

Checking coaxiality between two holes
Two holes of the popcorn base is checked for coaxiality.
A blue shaft, a green shaft, an orange arm and a dial indicator are used.
Ensure no gap between shafts and holes.
Error in coaxiality is P = (E1-E2)/2
E1 and E2 are max and min values shown by the indicator during one revolution.

Continue watching the same contents, click here



(Tác giả: Phó Tiến sĩ, Kỹ sư cơ khí Nguyễn Đức Thắng)
