Mũi taro cắt được thiết kế dạng hình học phù hợp trong gia công hợp kim Titan và Niken
MỸ – Công ty Wakter USA đã phát triển các dòng mũi taro cắt (1) Paradur Ti Plus, Paradur Ni 10 và Prototex TiNi Plus, cụ thể là tăng sản phẩm hiện có cho các cấu hình ren J (2) với kích thước mới. Mũi taro ren J có bán kính gốc giúp cải thiện vùng ứng suất kéo của chốt và giúp giảm hệ số tập trung ứng suất giúp cho ren chắc chắn hơn. Đường kính nhỏ của ren J được uốn cong để giảm các điểm ứng suất do các cạnh hoặc góc sắc nhọn tạo ra, có thể bị gãy do rung động.
(1) Mũi taro cắt: là một loại dụng cụ cơ khí dùng để tạo ren, bao gồm cả ren trong và ren ngoài. Quá trình tạo ren này được gọi là taro ren. Mũi taro có dạng hình trụ dài với các rãnh cắt dọc theo thân làm nhiệm vụ cắt và loại bỏ vật liệu trong quá trình taro.
(2) Ren J: là loại mũi taro đặc biệt được sử dụng trong gia công ren vít động cơ máy bay và khung máy bay, tên lửa, tàu vũ trụ và các lĩnh vực thiết kế tương tự, nơi kích thước và trọng lượng là yếu tố quan trọng.

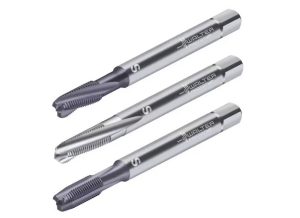

Các loại mũi taro cắt mới bao gồm (từ trên xuống) Paradur Ti Plus để tạo lỗ mù trong hợp kim titan; Paradur Ni 10 để tạo lỗ cho hợp kim siêu cứng gốc niken, chẳng hạn như Inconel 718; và Prototex TiNi Plus để tạo lỗ xuyên qua hợp kim siêu cứng gốc niken và titan.
Ren có hình dạng chữ J đặc biệt được ưa chuộng trong ngành hàng không vũ trụ đối với những vật liệu khó gia công.
Mũi taro cắt Paradur Ti Plus và Prototex TiNi Plus dùng để gia công các kích thước ren UNJC4 – UNJC3/8, UNJF6 – UNJF5/8 và MJ3 đến MJ10; Mũi taro cắt Paradur Ni 10 đối với kích thước ren UNJC4 – UNJC3/8, UNJF6 – UNJF7/8 và MJ3 đến MJ6.
Các mũi taro Paradur Ti Plus dùng để tạo ren lỗ mù với hình dạng được phát triển đặc biệt để gia công hợp kim titan có độ bền kéo ít nhất 700 N/ mm2 bằng dung dịch làm mát thay vì dầu. Dụng cụ có lớp phủ ACN chống mài mòn không chứa titan, để ngăn ngừa tình trạng cạnh tích tụ (3), góc xoắn ốc 15 độ với hình dạng vát C và đường kính lõi lớn hơn để có độ ổn định và độ tin cậy cao trong quy trình.
(3) Cạnh tích tụ: là tình trạng phoi bị dính vào dụng cụ cắt, thường do sử dụng mũi taro không phù hợp với vật liệu đang gia công. Nhất là khi gia công các vật liệu dính như nhôm hoặc titan.
Mũi khoan Paradur Ti Plus có khả năng hoạt động lên đến 2×DN trong phạm vi tiêu chuẩn. Các lợi ích tiềm năng bao gồm độ tin cậy quy trình cao do độ ổn định của dụng cụ được nâng cao, tuổi thọ dụng cụ dài do lớp phủ cứng và các cạnh cắt ổn định giúp ngăn ngừa gãy.
Các mũi taro Paradur Ni 10 cũng dùng để ren lỗ mù. Công ty Walter đã phát triển hình học đặc biệt để ren các siêu hợp kim gốc niken, chẳng hạn như Inconel 718, với độ bền kéo lên đến 1.450 N/ mm2. Dụng cụ không tráng phủ cũng tiết kiệm chi phí khi ren thép không gỉ có đặc tính cắt khó và thép có độ bền kéo từ 1.200 đến 1.600 N/ mm2. Các cạnh cắt ổn định do góc xoắn ốc 10 độ giảm ở phần vát. Chiều dài có thể sử dụng lên đến 1,5×DN trong phạm vi tiêu chuẩn.
Mũi taro cắt Prototex TiNi Plus có hiệu quả cao trong việc ren lỗ. Công ty Walter đã phát triển dạng hình học đặc biệt để mũi taro ren titan và hợp kim siêu niken (thuộc nhóm vật liệu ISO S) với độ bền kéo 700 N/ mm 2 hoặc cao hơn bằng dung dịch làm mát. Nó tạo độ sâu hiệu quả lên đến 2×DN trong phạm vi tiêu chuẩn. Ngoài việc gia công các thành phần trong ngành hàng không vũ trụ, mũi taro cắt Prototex TiNi Plus còn vượt trội trong gia công ngành thiết bị y tế.
Để xem các tin bài khác về “Mũi taro cắt”, hãy nhấn vào đây.
Nguồn: American Machinist
