ABCD: hình bình hành OCE: đường thẳng. O: cố định OE/OC = BE/BD = k = constant Hình do mũi E và chốt C vạch ra là các hình đồng

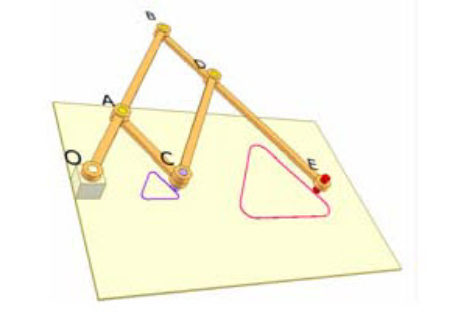

OABC: hình bình hành Tam giác ADB và CBE đồng dạng Tam giác DAO, DBE và OCE đồng dạng Tam giác ODE và ABD đồng dạng. O: cố định Hình

ABDC: hình bình hành EFGH: đường thẳng. G: cố định Các điểm E, F, G và H không nhất thiết phải trùng với đỉnh của hình bình hành. Hình do

ABDC: hình bình hành EFGH: đường thẳng E: cố định Các điểm E, F, G và H không nhất thiết phải trùng với đỉnh của hình bình hành. Hình do

ABDC: hình bình hành FOE: đường thẳng O: cố định OE/OF =OD/OC = k = constant Các điểm O và F không nhất thiết phải trùng với một đỉnh của

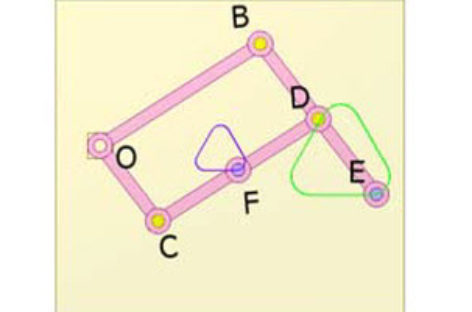

OBCD: hình bình hành OFE: đường thẳng O: cố định OE/OF = BE/BD = k = constant Các điểm O và F không nhất thiết phải trùng với một đỉnh

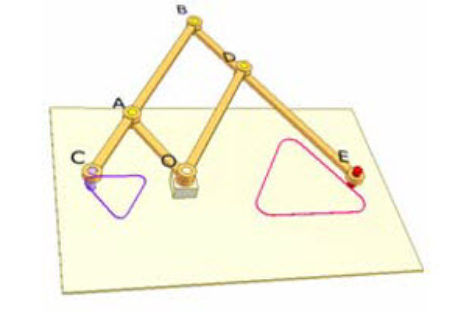

OABD: hình bình hành COE: đường thẳng O: cố định OE/OC = DE/BD = k = constant Hình do bút E và C vạch ra là hai hình đồng dạng

ABCD: hình bình hành OCE: đường thẳng O: cố định OE/OC = BE/BD = k = constant Hình do bút E và C vạch ra là hai hình đồng dạng.

Ống màu hồng có thể lắc trên trục của hai bánh xe màu lục. Hai bánh này này lăn dọc hai thanh màu nâu. Ồng hồng mang hai bánh răng

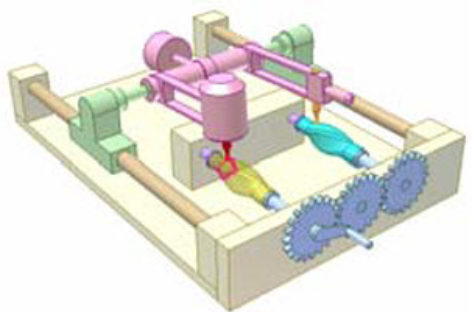

Đòn kép màu hồng mang đầu dò màu cam và dao cầu màu đỏ có thể lắc trên trục của con trượt kép màu lục. Con trượt này di chuyển
