Vặn vít xanh để kẹp hay nới lỏng phôi màu vàng. Kéo lùi tay gạt hồng mang đai ốc để rộng chỗ tháo lắp phôi. Để xem các video khác
Có thể kéo tay gạt hồng ra sau để rộng chỗ tháo lắp phôi. Có thể điều chỉnh vị trí đầu kẹp xanh bằng vít đỏ. Để xem các video
Cam lệch tâm màu lục có vát cạnh tạo ra 3 thành phần lực kẹp kể cả lực ấn xuống để đẩy phôi vào các chi tiết định vị. Để xem
Cam lệch tâm kép màu hồng có khớp trượt với trục tay quay màu cam. Nhờ đó có thể kẹp chặt phôi tại hai điểm. Để xem các video khác

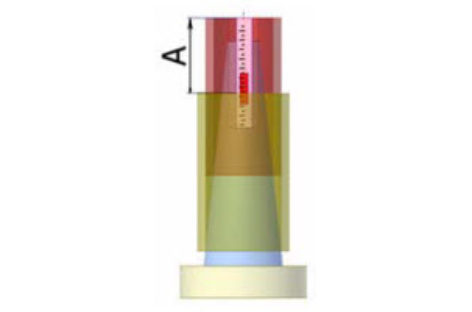

Vật màu xanh là côn cần đo. Cho ống màu vàng và màu cam tiếp xúc với côn để có kích thước A (khoảng cách mặt đầu của hai ống).

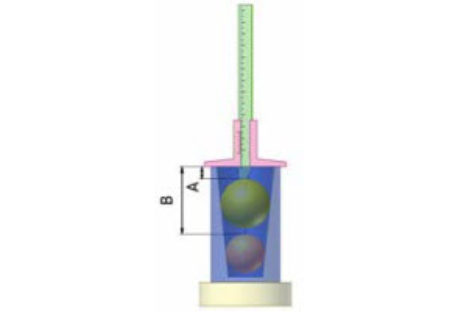

Vật màu xanh là côn cần đo. Dùng thước đo sâu để có kích thước A và B sinα = (R-r)/((B-A)/(R-r)) α: nửa góc côn đo được R: bán kính

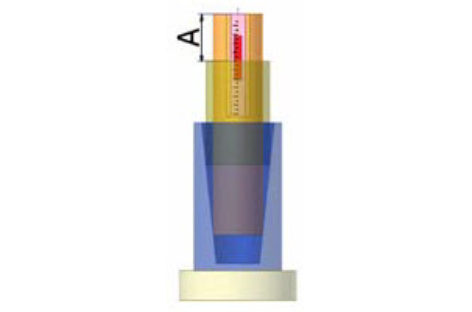

Vật màu xanh là côn cần đo. Cho ống vàng và đỏ tiếp xúc với côn để có kích thước A (khoảng cách mặt đầu của hai ống). tanα =

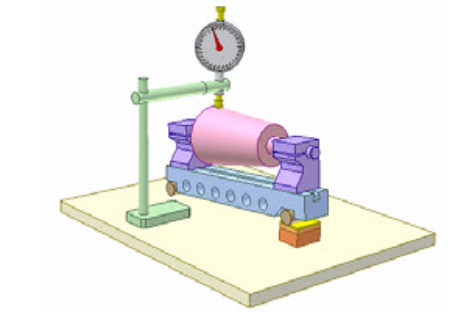

Lắp côn màu hồng cần đo giữa hai mũi tâm của thước sin xanh. Thước này gắn liền với hai con lăn nâu. Dùng các tấm căn kê thước sin
Xi lanh cố định màu xanh và pit tông hồng điều khiển tay kẹp qua truyền động xích. Vật màu vàng được kẹp ở mặt trụ trong nhờ 3 đòn
Ba vấu kẹp (xanh, lục và tím) lắp quay trên khung nâu định tâm và kẹp vật màu cam dưới tác dụng của xi lanh xanh. Tâm các khớp quay
