Lưu trữ Mô phỏng cơ cấu cơ khí

Cơ cấu 4 khâu bản lề biến chuyển động quay liên tục thành chuyển động quay lắc và cơ cấu dây biến tiếp thành chuyển động thẳng đi lại của

Bộ truyền răng chốt được áp dụng cho bơm này. Rô to dẫn màu hồng quay 5 vòng làm rô to bị dẫn màu lục quay 4 vòng. Biên dạng

Trục xám quay ngược chiều kim đồng hồ trong vỏ. Cánh bơm màu đen lắp khớp quay với phần lệch tâm của trục xám, chuyển chất lưu từ buồng hút

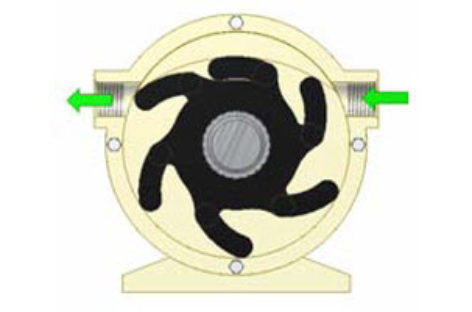

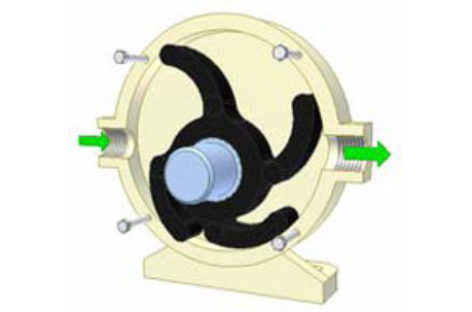

Cánh bơm đàn hồi màu đen, quay đồng tâm cùng chiều kim đồng hồ trong vỏ, do biên dạng trong không tròn của vỏ, chuyển chất lưu từ buồng hút

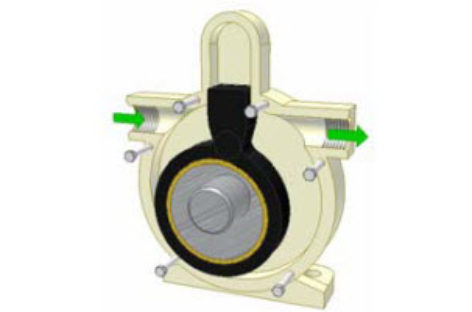

Cánh bơm đàn hồi màu đen, quay lệch tâm cùng chiều kim đồng hồ trong vỏ, chuyển chất lưu từ buồng hút đến buồng đẩy. Nửa trước của vỏ được

Khâu dẫn của bơm lệch tâm: rô to màu xám quay lệch tâm trong vỏ. Thanh màu lục tách buồng hút và buồng đẩy của bơm. Rô to, thanh lục

Khâu dẫn của bơm lệch tâm : rô to màu xám quay lệch tâm trong vỏ. Thanh màu lục tách buồng hút và buồng đẩy của bơm. Chi tiết màu

Khâu dẫn: rô to màu lục quay lệch tâm trong vỏ. Con trượt màu hồng có thể trượt trong rãnh của rô to. Con trượt màu cam có thể trượt

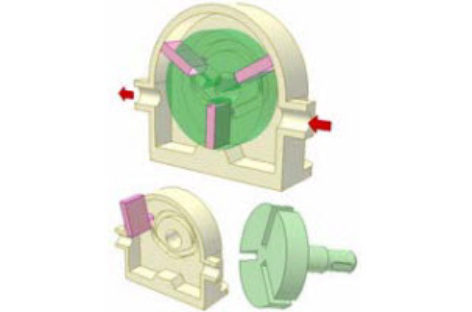

Khâu dẫn: trục màu lục. Vỏ bơm có rãnh cam (cam đĩa). Mỗi tấm hồng có chốt trượt trong rãnh cam. Mũi tên chỉ dòng chất lưu. Bơm được bổ

Khâu dẫn: rô to màu lục quay lệch tâm trong vỏ. Ổ của nó nằm ở nửa sau của vỏ. Tấm màu lục và vàng quay đồng tâm trong vỏ.
